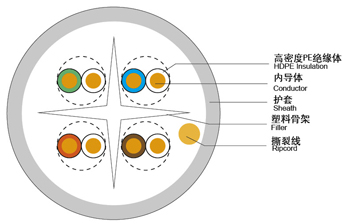

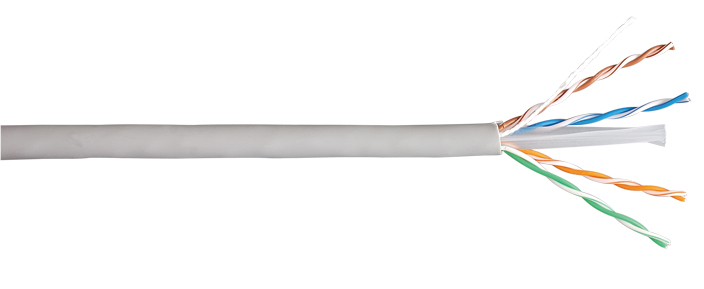

UTP CAT6  六类网线

apply
Integrated ISDN network
10BASE-TEthernet(IEEE802.3)
100BASE-TFast-speed Ethernet(IEEE802.3)
155MbpsATM network
100Vg-AnyLAN(IEEE802.12)
TP-PMD(ANSI X3T9.5)
16Mbps Token Ring Network (IEEE802.5)
1000BASE-T Kilomega Ethernet( IEEE802.3ab)

Standard
ANSI/TIA 568-A
EN50713
ISO/IEC 11801

Product Standard
1.0-100.0Mhz impedance（ohms）：100+/-15
100.0-350.0Mhz impedance（ohms）：100+/-22
Delay（ns/100m）≤45
Earth capacitance imbalance（PF/100M）: 最大330
DC resistance of inner conductor20%（ohms/km）：≤73.2
Resistance imbalance（%）： 5

Model
 Attenuation
 RL
 Next
 PS Next
MHz db/100m db db db/100m
1MHz 2 23 74.3 71.8
4MHz 3.8 23 65.3 61.2
10MHz 6 23 59.3 53
16MHz 7.6 23 56.2 48.4
20MHz 8.5 23 45.8 46.5
31.2MHz 10.7 23 51.9 41.3
62.5MHz 15.1 23 47.4 31.5
100MHz 19.1 23 44.3 24.1
125MHz 21.3 21 42.8 20
155.5MHz 21.3 21 41.4 16.6
175MHz 25.3 21 40.7 13.9
200MHz 27 21 39.8 10.8
250 32.6 19 38.3 5
