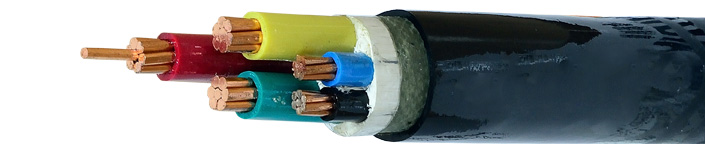

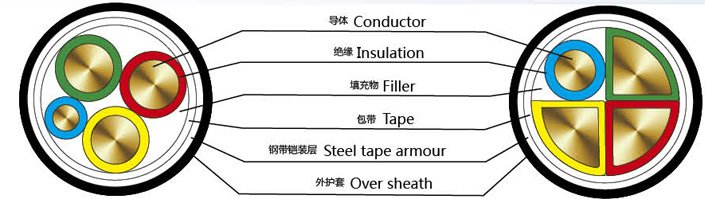

VV VLV 聚氯乙烯绝缘电力电缆


产品简介：
  聚氯乙烯绝缘聚氯乙烯护套电力电缆，适用于额定电压0.6／1 kV及以下输配电线路，电缆的机械性能及电气性能符合GB／T 12706.1－2008《额定电压1 kV（Um＝1.2 kV）到 35 kV（Um＝40.5 kV）挤包绝缘电力电缆及附件第一部份：额定电压1 kV（Um＝1.2 kV）到 3 kV（Um＝3.6 kV）电缆 》国家标准和IEC60502－1997《额定电压1 －35 kV挤包绝缘电力电缆及附件 》国际标准。阻燃耐火电缆还应符合GB／T 19666－2005《阻燃和耐火电线电缆通则 》国家标准。

使用特性：
1、导体最高额定工作温度70℃，短路时（最长持续时间5秒）最高工作温度160℃。
2、弯曲半径
　　无铠装电缆最小弯曲半径：单芯电缆15D；多芯电缆12D。
　　有铠装电缆最小弯曲半径：单芯电缆20D；多芯电缆15D。
　　D为成品电缆的外径
3、敷设时的环境温度不得低于0℃，低于0℃敷设必须预先加热。

产品的型号、名称及用途：

型号

名称

适用范围
 VV VLV  铜（铝）芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
   适用于室内外隧、管道敷设，可经受一定的敷设牵引，但不能承受压力和机械外力作用的场所，单芯电缆不能敷设在磁性管道内。阻燃、耐火电缆适用 于对消防要求更高的场所。
 ZR-VV ZA-VV ZB-VV ZC-VV
 ZR-VLV ZA-VLV ZB-VLV ZC-VLV		  铜（铝）芯阻燃聚氯乙烯绝缘
 聚氯乙烯护套电力电缆
 NH-VV NHZA-VV NHZB-VV
 NHZB-VV NHZC-VV 		 铜（铝）芯阻燃耐火聚氯乙烯绝缘
 聚氯乙烯护套电力电缆
 VV22 VLV22  铜（铝）芯聚氯乙烯绝缘聚氯乙烯
 护套钢带铠装电力电缆		   电缆可直接埋设土壤中，可经受一定的敷设牵引，能承受一定的压力。阻燃、耐火电缆适用 于对消防要求更高的场所。
 ZR-VV22 ZA-VV22 ZB-VV22 ZC-VV22
 ZR-VLV22 ZA-VLV22 ZB-VLV22 ZC-VLV22		  铜（铝）芯阻燃聚氯乙烯绝缘
 聚氯乙烯护套钢带铠装电力电缆
 NH-VV22 NHZA-VV22 NHZB-VV22
 NHZB-VV22 NHZC-VV22 		 铜（铝）芯阻燃耐火聚氯乙烯绝缘
 聚氯乙烯护套钢带铠装电力电缆

电缆生产范围：

型号

芯数

 标称截面mm²
铜 芯 铝 芯
　 1 芯 1.5-630 2.5-630
 VV VLV ZR－VV ZA－VV ZB－VV ZC－VV ZR－VLV  2 芯 1.5-400 2.5-400
 ZA－VLV ZB－VLV ZC－VLV NH-VV NHZA－VV NHZB－VV 3 芯
 NHZC－VV VV22 VLV22 ZR－VV22 ZA－VV22 ZB－VV22  4 芯
 ZC－VV22 ZR－VLV22 ZA－VLV22 ZB－VLV22  5 芯
 ZC－VLV22  NH－VV22 NHZA－VV22 NHZB－VV22 3＋1 芯
 NHZC－VV22  3＋2 芯
　 4＋1 芯

成品电缆绝缘、护套主要性能：
项 目 聚 氯 乙 烯 绝 缘
 聚 氯 乙 烯 护 套
 抗拉强度 不小于　12.5Mpa 不小于　12.5Mpa
 断裂伸长率 不小于　150％ 不小于　150％
 70℃时体积电阻率 不小于1×1010Ωcm /

成品电缆主要电气性能：
成品电缆导电线芯在20℃时直流电阻不大于第5条的规定。
成品电缆在3.5 kV工频交流电压试验5min不击穿。

技术说明：
1、标称截面6 mm²及以下的导体采用单芯实芯导体；标称截面10 mm²及以上的导体采用绞合导体。单芯和2芯电缆的导体采用圆形或圆形紧压线芯；3、4、3＋1芯电缆标称截面25 mm²及以下的导体采用圆形（圆形紧压）线芯；标称截面35 mm²及以上的采用绞合圆形（圆形紧压）或紧压扇形线芯。5、3＋2、4＋1电缆标称截面35 mm²及以下的导体采用圆形（圆形紧压）线芯；标称截面 50 mm²及以上的采用绞合圆形（圆形紧压）或紧压瓦形线芯。
2、铜、铝导电线芯符合GB／T 3956－1997《电缆的导体》国家标准中的有关规定。
3、绝缘材料是聚氯乙烯绝缘，并符合GB／T 12706.1－2008《额定电压1 kV（Um＝1.2 kV）到35 kV（Um＝40.5 kV）挤包绝缘电力电缆及附件　第一部份：额定电压1 kV（Um＝1.2 3.6 kV）电缆》国家标准中的有关规定。
4、多芯电缆的绝缘线芯应成缆，其绝缘线芯采用颜色分相或数字分相，并符合下表或用户指定的的要求。
芯数
 颜色分相 数字分相 备 注
主线芯 中线芯 主线芯 中线芯
1 任意色 　 / / 颜色分相可按用户要求定制
2 红 蓝 1 0
3 红、黄、绿 ／ 1、2、3 /
4、3+1 红、黄、绿 蓝 1、2、3 0
5、3+2、4+1 红、黄、绿 蓝、黑（黄/绿） 1、2、3 4、0
5、成品电缆导体线芯的直流电阻变符合下表的规定。
标称截面mm² 20℃导体最大直流电阻(Ω/km) 标称截面mm² 20℃导体最大直流电阻(Ω/km)
铜导体 铝导体 铜导体 铝导体
1 18.1 　 70 0.268 0.443
1.5 12.1 　 95 0.193 0.320
2.5 7.41 18.1 120 0.153 0.253
4 4.61 12.1 150 0.124 0.206
6 3.08 7.41 185 0.0991 0.164
10 1.83 4.61 240 0.0754 0.125
16 1.15 1.91 300 0.0601 0.100
25 0.727 1.20 400 0.0470 0.0778
35 0.524 0.868 500 0.0366 0.0605
50 0.387 0.641 630 0.0283 0.0469
6、阻燃电缆、耐火电缆、阻燃耐火电缆还应符合GB／T 19666－2005《阻燃和耐火电线电缆通则》国家标准。

额定电压 0.6／1kV 单芯聚氯乙烯绝缘聚氯乙烯护套电力电缆主要参数：

规格

绝缘厚度(mm)

 护套厚度(mm) 电缆近似外径(mm) 电缆近似重量(kg/km) 电缆参考载流量（单独敷设） (A)
非铠装 铠装 在空气中 在土壤中
非铠装 铠装 非铠装 铠装 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯
1×1.5 0.8 1.4 / 5.8 / 49 / / / 21 / / /
1×2.5 0.8 1.4 / 6.2 / 61 / / / 31 24 / /
1×4 1.0 1.4 / 7.1 / 85 61 / / 41 32 / /
1×6 1.0 1.4 / 7.6 / 107 73 / / 52 43 / /
1×10 1.0 1.4 / 8.8 / 155 95 / / 70 55 76 59
1×16 1.0 1.4 / 9.9 / 218 122 / / 97 73 99 77
1×25 1.2 1.4 / 11.7 / 322 172 / / 120 96 125 97
1×35 1.2 1.4 / 12.7 / 418 209 / / 150 115 150 115
1×50 1.4 1.4 / 15.6 / 569 286 / / 180 140 175 135
1×70 1.4 1.4 / 16.7 / 761 352 / / 230 180 215 165
1×95 1.6 1.5 / 18.7 / 1030 463 / / 280 215 255 200
1×120 1.6 1.5 / 21.2 / 1279 563 / / 325 255 290 225
1×150 1.8 1.6 / 22.9 / 1564 679 / / 375 290 325 255
1×185 2.0 1.6 / 24.7 / 1924 820 / / 430 335 370 285
1×240 2.2 1.7 / 28.9 / 2502 1065 / / 515 400 430 335
1×300 2.4 1.8 / 30.9 / 3109 1289 / / 595 465 485 380
1×400 2.6 1.9 / 34.7 / 3954 1607 / / 700 550 555 435
1×500 2.8 2.0 / 38.4 / 5011 2020 / / 810 640 630 495
1×630 2.8 2.2 / 42.9 / 6377 2520 / / 950 760 715 570

额定电压 0.6／1kV 两芯聚氯乙烯绝缘聚氯乙烯护套电力电缆主要参数:

规格

绝缘厚度(mm)

 护套厚度(mm) 电缆近似外径(mm) 电缆近似重量(kg/km) 电缆参考载流量（单独敷设） (A)
非铠装 铠装 在空气中 在土壤中
非铠装 铠装 非铠装 铠装 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯
2×1.5 0.8 1.8 / 10.1 / 112 / / / 18 / / /
2×2.5 0.8 1.8 / 10.9 / 139 / / / 25 19 / /
2×4 1.0 1.8 1.8 12.7 16.5 191 143 313 266 33 26 / /
2×6 1.0 1.8 1.8 13.7 17.5 238 169 370 301 42 34 / /
2×10 1.0 1.8 1.8 16.1 20.0 339 218 495 375 58 44 84 65
2×16 1.0 1.8 1.8 18.1 22.2 467 276 647 456 76 59 110 85
2×25 1.2 1.8 1.8 21.5 25.7 683 383 897 597 98 76 140 110
2×35 1.2 1.8 1.8 23.9 27.8 882 464 1113 695 120 93 175 135
2×50 1.4 1.8 1.8 27.5 33.6 1177 611 1483 917 145 115 205 160
2×70 1.4 1.9 1.9 31.1 35.9 1592 774 1909 1091 185 145 255 195
2×95 1.6 2.0 2.1 35.7 42.6 2146 1012 2858 1724 230 170 305 235
2×120 1.6 2.1 2.2 38.9 47.8 2656 1223 3489 2056 265 205 350 270
2×150 1.8 2.2 2.4 43.5 51.1 3248 1478 4150 2380 305 235 390 305
2×185 2.0 2.4 2.5 48.1 55.0 4029 1822 4981 2773 350 275 440 345
2×240 2.2 2.6 2.7 54.1 63.3 5215 2340 6355 3480 420 330 495 400
2×300 2.4 2.7 2.9 60.1 67.4 6469 2829 7690 4050 480 380 565 455
2×400 2.6 3.0 3.1 68.1 74.9 8256 3562 9591 4897 580 445 660 530

额定电压 0.6／1kV 三芯聚氯乙烯绝缘聚氯乙烯护套电力电缆主要参数:

规格

绝缘厚度(mm)

 护套厚度(mm) 电缆近似外径(mm) 电缆近似重量(kg/km) 电缆参考载流量（单独敷设） (A)
非铠装 铠装 在空气中 在土壤中
非铠装 铠装 非铠装 铠装 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯
3×1.5 0.8 1.8 / 10.6 / 138 / / / 15 / / /
3×2.5 0.8 1.8 / 11.4 / 173 / / / 21 17 / /
3×4 1.0 1.8 1.8 13.4 17.2 246 174 375 303 28 22 / /
3×6 1.0 1.8 1.8 14.5 18.3 312 209 452 349 36 29 / /
3×10 1.0 1.8 1.8 17.1 20.9 456 275 621 440 49 38 72 55
3×16 1.0 1.8 1.8 19.2 23.3 640 354 831 545 66 51 94 73
3×25 1.2 1.8 1.8 22.9 27.1 952 502 1180 730 84 65 120 94
3×35 1.2 1.8 1.8 21.1 25.0 1208 581 1409 782 100 80 145 110
3×50 1.4 1.8 1.9 24.7 28.8 1638 789 1884 1035 125 98 175 135
3×70 1.4 1.9 2.0 27.8 31.9 2233 1006 2509 1282 160 120 210 165
3×95 1.6 2.0 2.2 31.8 38.7 3032 1330 3670 1969 195 150 255 200
3×120 1.6 2.1 2.3 34.8 41.7 3772 1622 4468 2318 235 180 295 230
3×150 1.8 2.3 2.5 39.4 46.3 4644 1989 5428 2773 260 200 330 255
3×185 2.0 2.4 2.6 43.4 50.3 5749 2437 6609 3297 305 235 370 290
3×240 2.2 2.6 2.8 48.9 55.8 7465 3153 8429 4116 360 280 425 335
3×300 2.4 2.8 3.0 53.7 60.6 9305 3845 10360 4900 410 320 480 375
3×400 2.6 3.1 3.3 59.4 66.3 11860 4819 13021 5980 485 380 555 435

额定电压 0.6／1kV 四芯聚氯乙烯绝缘聚氯乙烯护套电力电缆主要参数:

规格

绝缘厚度(mm)

 护套厚度(mm) 电缆近似外径(mm) 电缆近似重量(kg/km) 电缆参考载流量（单独敷设） (A)
非铠装 铠装 在空气中 在土壤中
非铠装 铠装 非铠装 铠装 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯
4×1.5 0.8 1.8 1.8 11.4 / 165 / / / 15 / / /
4×2.5 0.8 1.8 1.8 12.3 / 212 / 316 / 21 17 / /
4×4 1.0 1.8 1.8 14.5 16.3 304 209 427 332 28 22 / /
4×6 1.0 1.8 1.8 15.7 17.5 391 253 526 389 36 29 / /
4×10 1.0 1.8 1.8 18.6 20.5 577 336 741 500 49 38 72 55
4×16 1.0 1.8 1.8 21.0 23.2 819 438 1012 631 66 51 94 73
4×25 1.2 1.8 1.8 25.2 27.4 1229 629 1463 862 84 65 120 94
4×35 1.2 1.7 1.9 24.0 26.3 1571 735 1807 971 100 80 145 110
4×50 1.4 1.9 2.0 27.9 30.0 2158 1025 2415 1283 125 98 175 135
4×70 1.4 2.0 2.2 31.7 36.0 2947 1311 3557 1921 160 120 210 165
4×95 1.6 2.1 2.4 36.7 41.2 4010 1741 4734 2465 195 150 255 200
4×120 1.6 2.3 2.5 40.2 44.5 5007 2141 5776 2910 235 180 295 230
4×150 1.8 2.4 2.6 44.3 48.7 6129 2589 6978 3439 260 200 330 255
4×185 2.0 2.6 2.8 48.9 53.2 7612 3197 8543 4128 305 235 370 290
4×240 2.2 2.8 3.0 54.6 58.9 9879 4129 10913 5163 360 280 425 335
4×300 2.4 3.0 3.2 59.6 63.9 12311 5030 13436 6156 410 320 480 375
4×400 2.6 3.3 3.5 65.7 71.2 15687 6299 17532 8144 485 380 555 435

额定电压 0.6／1kV 五芯聚氯乙烯绝缘聚氯乙烯护套电力电缆主要参数：

规格

绝缘厚度(mm)

 护套厚度(mm) 电缆近似外径(mm) 电缆近似重量(kg/km) 电缆参考载流量（单独敷设） (A)
非铠装 铠装 在空气中 在土壤中
非铠装 铠装 非铠装 铠装 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯
5×1.5 0.8 1.8 / 12.2 / 193 / / / 15 / / /
5×2.5 0.8 1.8 1.8 13.3 15.1 251 / 363 / 21 17 / /
5×4 1.0 1.8 1.8 15.7 17.5 363 244 498 379 28 22 / /
5×6 1.0 1.8 1.8 17.1 18.9 471 299 618 447 36 29 / /
5×10 1.0 1.8 1.8 20.3 22.2 700 398 880 579 49 38 72 55
5×16 1.0 1.8 1.8 23 25.2 1000 524 1212 736 66 51 94 73
5×25 1.2 1.7 1.8 27.4 29.9 1495 744 1765 1015 84 65 120 94
5×35 1.2 1.8 2 30.7 33.1 1979 934 2291 1246 100 80 145 110
5×50 1.4 2 2.2 31.7 36.0 2689 1274 3294 1879 125 98 175 135
5×70 1.4 2.1 2.3 36.7 41.0 3680 1635 4381 2337 160 120 210 165
5×95 1.6 2.3 2.5 40.2 44.5 4999 2163 5762 2926 195 150 255 200
5×120 1.6 2.4 2.6 44.3 48.6 6224 2642 7064 3481 235 180 295 230
5×150 1.8 2.6 2.8 48.9 53.2 7642 3217 8565 4140 260 200 330 255
5×185 2.0 2.8 3 54.6 58.9 9497 3978 10524 5004 305 235 370 290
5×240 2.2 3 3.2 59.6 63.9 12305 5118 13417 6229 360 280 425 335
5×300 2.4 3.2 3.5 65.5 70.0 15340 6240 16590 7489 410 320 480 375
5×400 2.6 3.6 3.8 71.7 77.3 19566 7831 21556 9821 485 380 555 435

额定电压 0.6／1kV 3＋1芯聚氯乙烯绝缘聚氯乙烯护套电力电缆主要参数：

规格

绝缘厚度(mm)

 护套厚度(mm) 电缆近似外径(mm) 电缆近似重量(kg/km) 电缆参考载流量（单独敷设） (A)
非铠装 铠装 在空气中 在土壤中
非铠装 铠装 非铠装 铠装 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯
3×1.5＋1×1 0.8 1.8 1.8 10.6 / / / / / 15 / / /
3×2.5＋1×1.5 0.8 1.8 1.8 11.0 / / / / / 21 17 / /
3×4＋1×2.5 1.0 1.8 1.8 14.0 15.9 287 200 404 317 28 22 / /
3×6＋1×4 1.0 1.8 1.8 15.5 17.4 372 245 507 380 36 29 / /
3×10＋1×6 1.0 1.8 1.8 17.6 19.4 534 318 687 472 49 38 72 55
3×16＋1×10 1.0 1.8 1.8 19.9 21.8 759 413 936 590 66 51 94 73
3×25＋1×16 1.2 1.8 1.8 23.5 25.4 1135 590 1339 793 84 65 120 94
3×35＋1×16 1.2 1.8 1.8 23.4 25.3 1401 679 1604 882 100 80 145 110
3×50＋1×25 1.4 1.8 1.9 27.3 29.4 1917 918 2178 1179 125 98 175 135
3×70＋1×35 1.4 1.9 2.1 30.6 32.9 2622 1187 2930 1495 160 120 210 165
3×95＋1×50 1.6 2.1 2.3 35.5 37.8 3557 1573 3915 1930 195 150 255 200
3×120＋1×70 1.6 2.2 2.4 38.8 42.3 4504 1945 5252 2694 235 180 295 230
3×150＋1×70 1.8 2.3 2.5 42.9 46.4 5356 2293 6185 3121 260 200 330 255
3×185＋1×95 2.0 2.5 2.7 47.4 50.9 6729 2850 7643 3764 305 235 370 290
3×240＋1×120 2.2 2.7 2.9 53.1 56.6 8688 3659 9711 4682 360 280 425 335
3×300＋1×150 2.4 2.9 3.1 58.0 61.5 10802 4457 11918 5573 410 320 480 375
3×400＋1×185 2.6 3.1 3.3 63.8 68.5 13706 5561 15530 7385 485 380 555 435

额定电压 0.6／1kV 3＋2芯聚氯乙烯绝缘聚氯乙烯护套电力电缆主要参数：

规格

绝缘厚度(mm)

 护套厚度(mm) 电缆近似外径(mm) 电缆近似重量(kg/km) 电缆参考载流量（单独敷设） (A)
非铠装 铠装 在空气中 在土壤中
非铠装 铠装 非铠装 铠装 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯
3×1.5＋2×1 0.8 1.8 1.8 11.6 / 177 / / / 15 / / /
3×2.5＋2×1.5 0.8 1.8 1.8 13.4 / 235 / / / 21 17 / /
3×4＋2×2.5 1.0 1.8 1.8 14.9 17.3 330 229 460 359 28 22 / /
3×6＋2×4 1.0 1.8 1.8 16.7 18.9 434 283 585 434 36 29 / /
3×10＋2×6 1.0 1.8 1.8 18.9 22.2 618 369 811 561 49 38 72 55
3×16＋2×10 1.0 1.8 1.8 21.6 25.2 887 481 1111 705 66 51 94 73
3×25＋2×16 1.2 1.8 1.8 25.3 29.7 1328 688 1586 946 84 65 120 94
3×35＋2×16 1.2 1.8 1.9 27.3 32.1 1612 795 1909 1092 100 80 145 110
3×50＋2×25 1.4 1.9 2.0 31.7 39.4 2229 1079 2641 1492 125 98 175 135
3×70＋2×35 1.4 2.0 2.2 36.7 40.7 3062 1417 3774 2130 160 120 210 165
3×95＋2×50 1.6 2.2 2.3 40.2 44.0 4104 1836 4862 2594 195 150 255 200
3×120＋2×70 1.6 2.3 2.5 44.5 48.3 5264 2297 6122 3155 235 180 295 230
3×150＋2×70 1.8 2.4 2.6 48.9 52.7 6124 2652 7069 3596 260 200 330 255
3×185＋2×95 2.0 2.6 2.8 54.6 58.4 7763 3317 8817 4371 305 235 370 290
3×240＋2×120 2.2 2.8 3.0 59.6 63.4 9960 4214 11111 5365 360 280 425 335
3×300＋2×150 2.4 3.0 3.2 65.5 69.3 12366 5136 13630 6400 410 320 480 375
3×400＋2×185 2.6 3.2 3.5 71.5 76.2 15649 6401 17708 8460 485 380 555 435

额定电压 0.6／1kV 4＋1芯聚氯乙烯绝缘聚氯乙烯护套电力电缆主要参数：

规格

绝缘厚度(mm)

 护套厚度(mm) 电缆近似外径(mm) 电缆近似重量(kg/km) 电缆参考载流量（单独敷设） (A)
非铠装 铠装 在空气中 在土壤中
非铠装 铠装 非铠装 铠装 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯
4×1.5＋1×1 0.8 1.8 1.8 11.5 / / / 288 / 15 / / /
4×2.5＋1×1.5 0.8 1.8 1.8 12.7 / / / 355 / 21 17 / /
4×4＋1×2.5 1.0 1.8 1.8 14.9 17.3 343 233 477 367 28 22 / /
4×6＋1×4 1.0 1.8 1.8 16.5 18.9 449 288 601 440 36 29 / /
4×10＋1×6 1.0 1.8 1.8 19.8 22.2 661 385 845 570 49 38 72 55
4×16＋1×10 1.0 1.8 1.8 22.8 25.2 948 507 1161 720 66 51 94 73
4×25＋1×16 1.2 1.8 1.8 27.3 29.7 1425 729 1674 978 84 65 120 94
4×35＋1×16 1.2 1.8 1.9 29.5 32.1 1800 869 2085 1154 100 80 145 110
4×50＋1×25 1.4 2 2.1 37 41.6 2509 1227 3230 1948 125 98 175 135
4×70＋1×35 1.4 2.1 2.2 36.1 40.7 3365 1520 4067 2222 160 120 210 165
4×95＋1×50 1.6 2.3 2.4 39.6 44.2 4544 1992 5310 2759 195 150 255 200
4×120＋1×70 1.6 2.5 2.6 43.9 48.5 5755 2480 6603 3328 235 180 295 230
4×150＋1×70 1.8 2.6 2.7 48.3 52.9 6883 2935 7815 3866 260 200 330 255
4×185＋1×95 2.0 2.8 2.9 54 58.6 8629 3647 9669 4686 305 235 370 290
4×240＋1×120 2.2 3 3.1 59 63.6 11128 4661 12262 5795 360 280 425 335
4×300＋1×150 2.4 3.2 3.3 64.9 69.5 13847 5681 15092 6927 410 320 480 375
4×400＋1×185 2.6 3.5 3.7 70.6 76.6 17592 7100 19638 9146 485 380 555 435
