产品标准

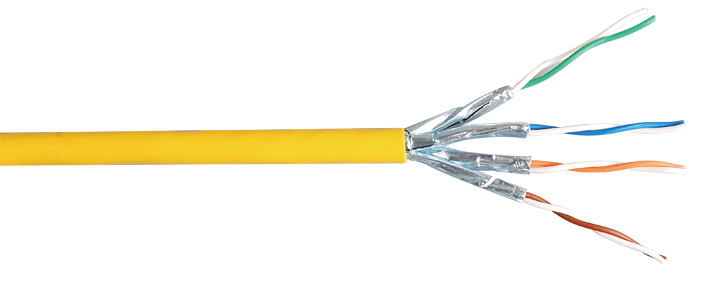

超五类四对屏蔽水平对绞数据线缆，符合中华人民共和国行业标准YD/T(1019-2001),符合美国ANSI/TIA/EIA-568B.2标ISO/IEC11801标准UL Subject444标准
|
应用
ISDN综合网络
10BASE-T以太网(IEEE802.3)
100BASE-T高速以太网(IEEE802.3)
155MbpsATM网络
100Vg-AnyLAN(IEEE802.12)
TP-PMD(ANSI X3T9.5)
16Mbps Token Ring 权杖网(IEEE802.5)
1000BASE-T千兆以太网( IEEE802.3ab) |
|

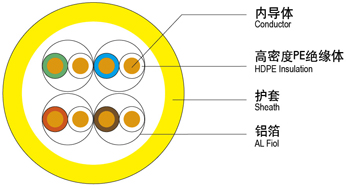

产品描述
导体：实芯铜导体，直径0.526mm
绝缘：实芯聚烯烃
缆芯:四芯绞合
护套:阻燃PVC或低烟无卤 外径6.0mm
特性阻抗：100Ω
屏蔽材料:铝箔 聚酯带 排流线
特性阻抗：100Ω |
| |
型号名称
|
衰减
|
回波耗损
|
近端串音
|
近端串音功率和
|
| MHz |
db/100m |
db |
db |
db/100m |
| 1MHz |
2.0 |
20 |
65.3 |
63.5 |
| 4MHz |
4.1 |
23 |
56.3 |
54.2 |
| 8MHz |
5.8 |
24.5 |
52.4 |
50.5 |
| 10MHz |
6.6 |
25 |
51.3 |
49.2 |
| 16MHz |
8.2 |
25 |
49.3 |
47.4 |
| 20MHz |
9.3 |
25 |
48.8 |
46.9 |
| 25MHz |
10.4 |
24 |
45.3 |
43.4 |
| 31.25MHz |
11.7 |
23 |
43.0 |
41.8 |
| 62.5MHz |
17.0 |
21 |
39.2 |
37.2 |
| 100MHz |
22.0 |
20 |
36.3 |
34.4 |
|
